T型管道過濾器

1、T型對焊連接直通式過濾器（DGTI-W型）

公稱直徑 DN D0 L H 管塞 N 系列A 系列B 50 60.3 57 128 175 RC3/8 65 76.1 76 152 195 80 88.9 89 172 210 100 114.3 108 210 230 125 139.7 133 248 310 150 168.3 159 286 335 RC3/4 200 219.1 219 356 400 250 273 273 432 450 M20x1.5 300 323.9 325 508 535 350 355.6 377 558 580 400 406.4 426 610 640

2、T型法蘭連接直通式過濾器（DGTI-F型）

公稱直徑DN 安裝尺寸MM 管塞N L H 50 230 170 RC3/8 65 260 170 80 290 180 100 350 200 125 390 230 150 435 250 RC3/4 200 540 310 250 640 370 M20x1.5 300 745 425 350 800 460 400 900 520

3、T型對焊連接折疊直通式過濾器（DGTMI-W型）

公稱直徑 DN D0 L H 管塞 N 系列A 系列B 200 219.1 219 356 380 M20x1.5 250 273 273 432 520 300 323.9 325 508 580 350 355.6 377 558 700 400 406.4 426 610 760 500 508 529 763 920

4、T型對焊連接正折流式過濾器（DGTII-W型）

5、T型對焊連接反折流式過濾器（DGTIII-W型）

公稱直徑 DN D0 L H L1 管塞 N 系列A 系列B 50 60.3 57 300 64 165 RC3/8 65 76.1 76 340 76 185 80 88.9 89 370 86 195 100 114.3 108 425 105 220 125 139.7 133 465 124 240 150 168.3 159 520 143 270 RC3/4 200 219.1 219 630 178 320 250 273 273 740 216 370 M20x1.5 300 323.9 325 845 254 420 350 355.6 377 910 279 450 400 406.4 426 1040 305 520

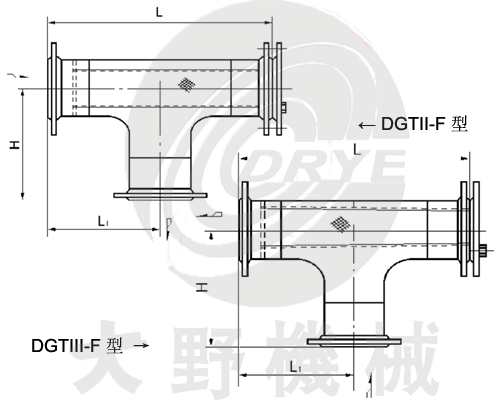

6、T型法蘭連接正折流式過濾器（DGTII-F型）

7、T型法蘭連接反折流式過濾器（DGTIII-F型）

公稱直徑 DN L H L1 管塞 N 50 300 165 165 RC3/8 65 340 185 185 80 370 195 195 100 425 220 220 125 465 240 240 150 520 270 270 RC3/4 200 630 320 320 250 740 370 370 M20x1.5 300 845 420 420 350 910 450 450 400 1040 520 520
