過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護設備 ( 壓縮機、泵、儀表等 ) 安全工作的產品。
日本大野機械南通工廠生產的系列過濾器其強度和密封試驗執行中國 HGJ532-91系列標準。 其種類有Y型、T型、錐型、籃式、罐型等。
接管形式有對焊連接、法蘭連接和絲口連接。
殼體材質有碳鋼、鑄鋼、各種牌號的不銹鋼等。 |

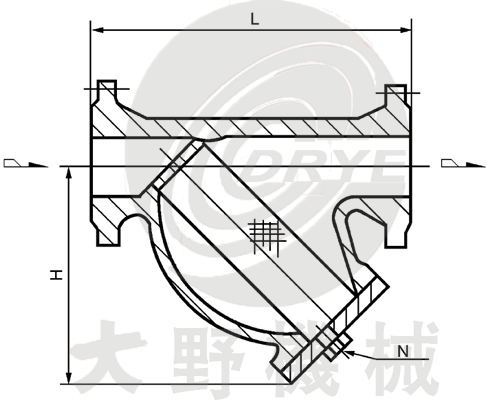

| 1、Y型同徑法蘭連接鑄造式過濾器（DGYI-F型） |
|
| 公稱直徑DN |
安裝尺寸MM |
管塞N |
| L |
H |
| 15 |
140 |
120 |
RC1/4 |
| 20 |
140 |
120 |
| 25 |
140 |
120 |
| 32 |
170 |
160 |
| 40 |
270 |
180 |
| 50 |
270 |
190 |
RC3/8 |
| 65 |
290 |
190 |
| 80 |
360 |
250 |
RC3/4 |
| 100 |
410 |
280 |
| 135 |
480 |
330 |
| 150 |
520 |
360 |
M20x1.5 |
| 200 |
660 |
450 |
|
圖表（DN15-50、PN≤5.0MPa） |

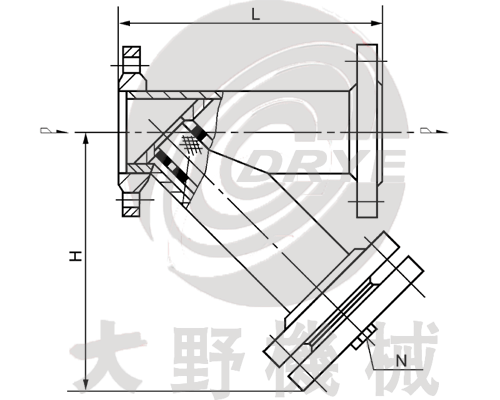

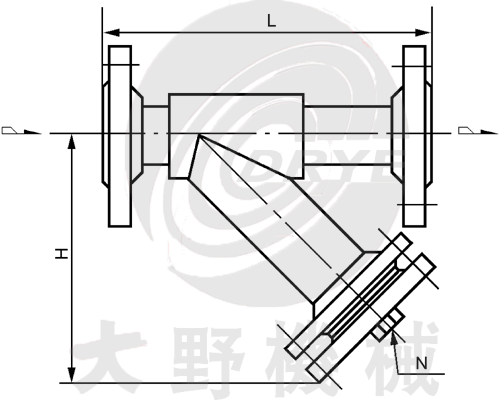

| 2、Y型法蘭連接焊接式過濾器（DGYII-F型） |
|
|
| 公稱直徑DN |
安裝尺寸MM |
管塞N |
| L |
H |
| 15 |
260 |
180 |
RC1/4 |
| 20 |
270 |
190 |
| 25 |
270 |
190 |
| 32 |
280 |
230 |
| 40 |
280 |
230 |
| 50 |
290 |
245 |
RC3/8 |
| 65 |
320 |
280 |
| 80 |
350 |
315 |
| 100 |
425 |
360 |
| 135 |
480 |
390 |
| 150 |
540 |
460 |
RC3/4 |
| 200 |
700 |
540 |
| 250 |
800 |
660 |
M20x1.5 |
| 300 |
950 |
750 |
| 350 |
1050 |
845 |
| 400 |
1250 |
920 |
|

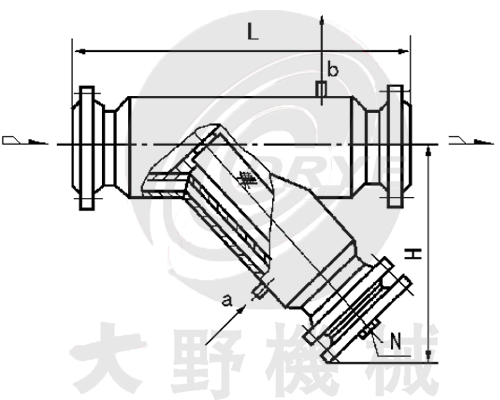

| 3、Y型帶夾套法蘭連接焊接式過濾器（DGYJII-F型） |
|
公稱直徑
DN |
安裝尺寸mm |
夾 套 |
管塞
N
|
L |
H |
進口a |
出口b |
蒸汽壓力 |
20 |
370 |
235 |
G1/2 |
G1/2 |
≤0.6MPa |
Rc1/4
|
25 |
370 |
235 |
G1/2 |
G1/2 |
32 |
390 |
275 |
G1/2 |
G1/2 |
40 |
390 |
285 |
G3/4 |
G3/4 |
50 |
420 |
295 |
G3/4 |
G3/4 |
Rc3/8 |
65 |
450 |
330 |
G3/4 |
G3/4 |
80 |
500 |
370 |
G3/4 |
G3/4 |
100 |
575 |
415 |
G3/4 |
G3/4 |
125 |
650 |
450 |
G3/4 |
G3/4 |
150 |
700 |
525 |
DN25 |
DN25 |
Rc3/4
|
200 |
890 |
610 |
DN25 |
DN25 |
|
| 4、Y型異徑對焊連接焊接過式過濾器（DGYJII-W型） |
|
公稱直徑
DN1 X DN2 |
安裝尺寸mm |
管塞
N |
Φ1/δ1 X Φ2/δ2 |
L |
H |
80X65 |
Φ89/6.5 X Φ76/6 |
200 |
170 |
Rc3/8 |
100X80 |
Φ114/7 X Φ89/6.5 |
240 |
220 |
Φ108/7 X Φ89/6.5 |
240 |
220 |
150X100 |
Φ168/7 X Φ114/7 |
300 |
280 |
|
Φ159/7 X Φ108/7 |
300 |
280 |
150X125 |
Φ168/7 X Φ140/7 |
300 |
280 |
Φ159/7 X Φ133/7 |
300 |
330 |
200X125 |
Φ219/8 X Φ140/7 |
370 |
330 |
Φ219/8 X Φ133/7 |
370 |
330 |
200X150 |
Φ219/8 X Φ168/7 |
370 |
330 |
Φ219/8 X Φ159/7 |
370 |
330 |
250X150 |
Φ273/8 X Φ168/7 |
450 |
370 |
M20/1.5 |
Φ273/8 X Φ159/7 |
450 |
370 |
250X200 |
Φ273/8 X Φ219/8 |
450 |
370 |
300X250 |
Φ325/9 X Φ273/8 |
520 |
370 |
|
|
