| 大野SG系列罐用噴射式混合器是一種用于混合和翻轉液體的新型混合設備，其特點是結構可靠、無須保養、無泄露。主要用于容器、儲罐和中和池，完成如成品油調合、酸堿中和，防沉降、防自聚等工藝過程，克服了傳統頂式及側向式攪拌的固有弊端，如易泄露，操作費用高等。 |
|
從罐用噴射式混合器噴嘴中噴出的液流以其高速在其周圍形成局部低壓，從罐中吸附并帶動一股液流，使其加速，共同進入混合段，物料被充分混合后仍以較高速度出混合器，再次在出口處形成局部低壓，卷吸大量罐內物料，從而達到一種宏觀的混合。

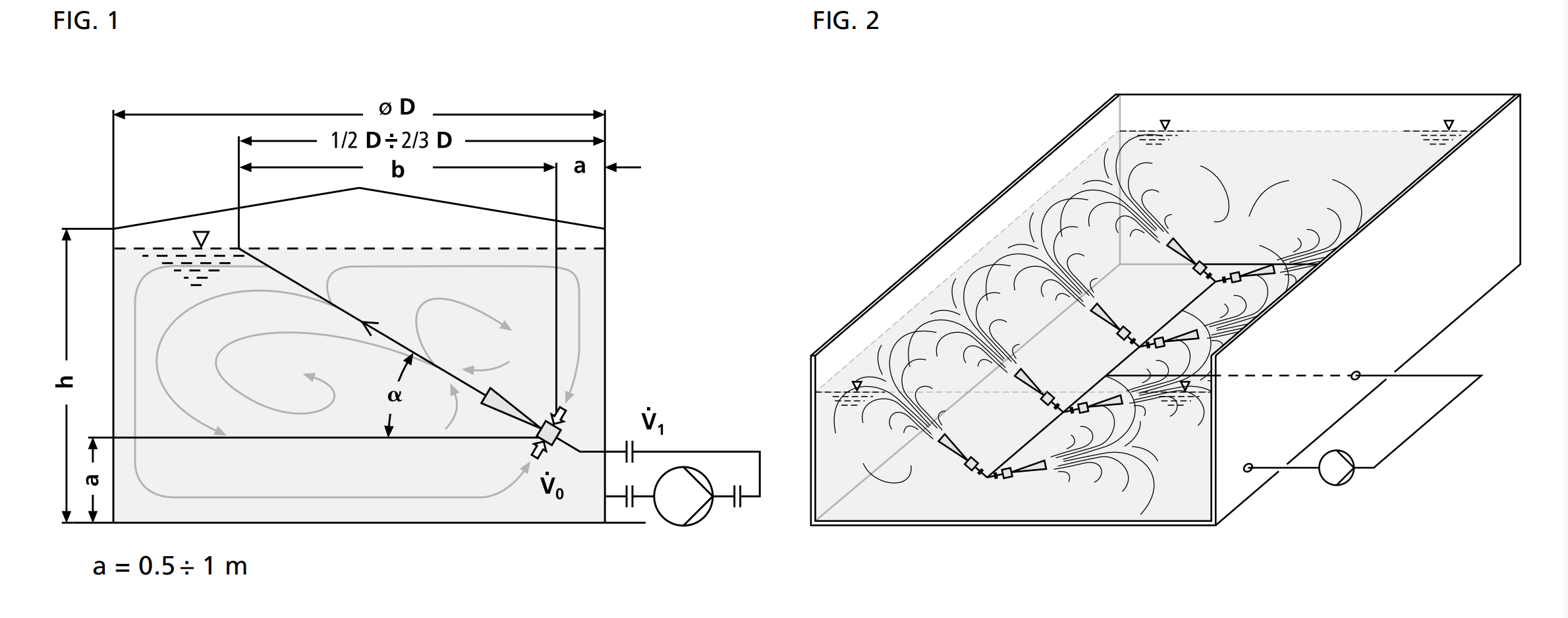

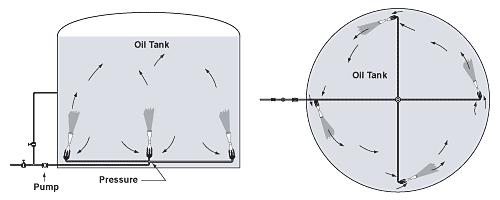

一個或多個SG系列罐用噴射式混合器合理組合，能使大容量罐中物料宏觀上達到均勻混合。 |
|
|

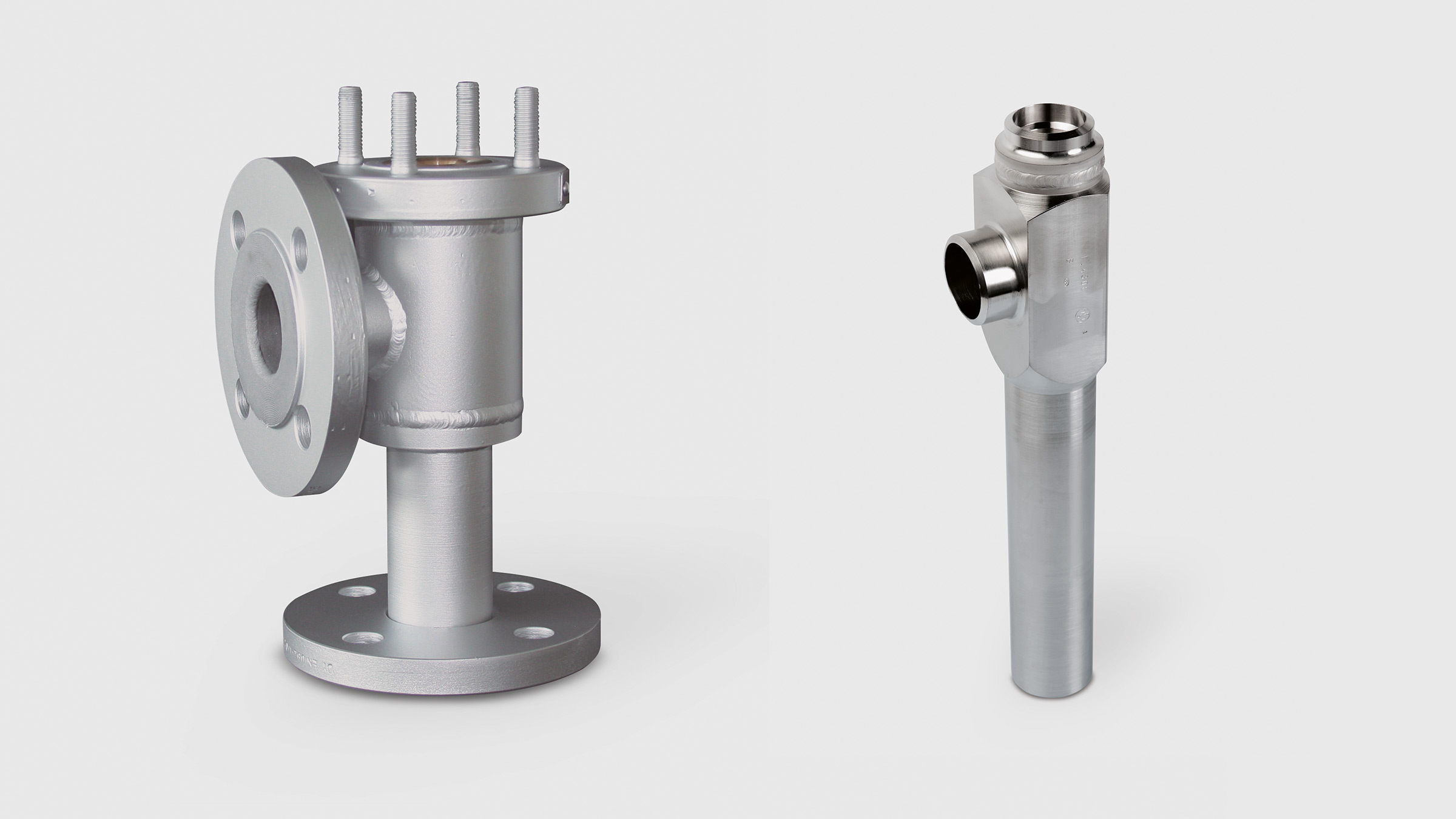

| 螺紋連接的罐用噴射式混合器 |
械2.jpg) 械3.jpg) |
尺寸 |
SG-1-R |
SG-2-R |
SG-3-R |
SG-4-R |
SG-5-R |
SG-6-R |
SG-7-R |
d |
Rc3/4 |
Rc1 |
Rc1 1/2 |
Rc1 1/2 |
Rc2 |
Rc3 |
Rc4 |
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
h |
20 |
24 |
24 |
24 |
30 |
33 |
40 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
注：表中尺寸為材質不銹鋼或塑料混合器。 |

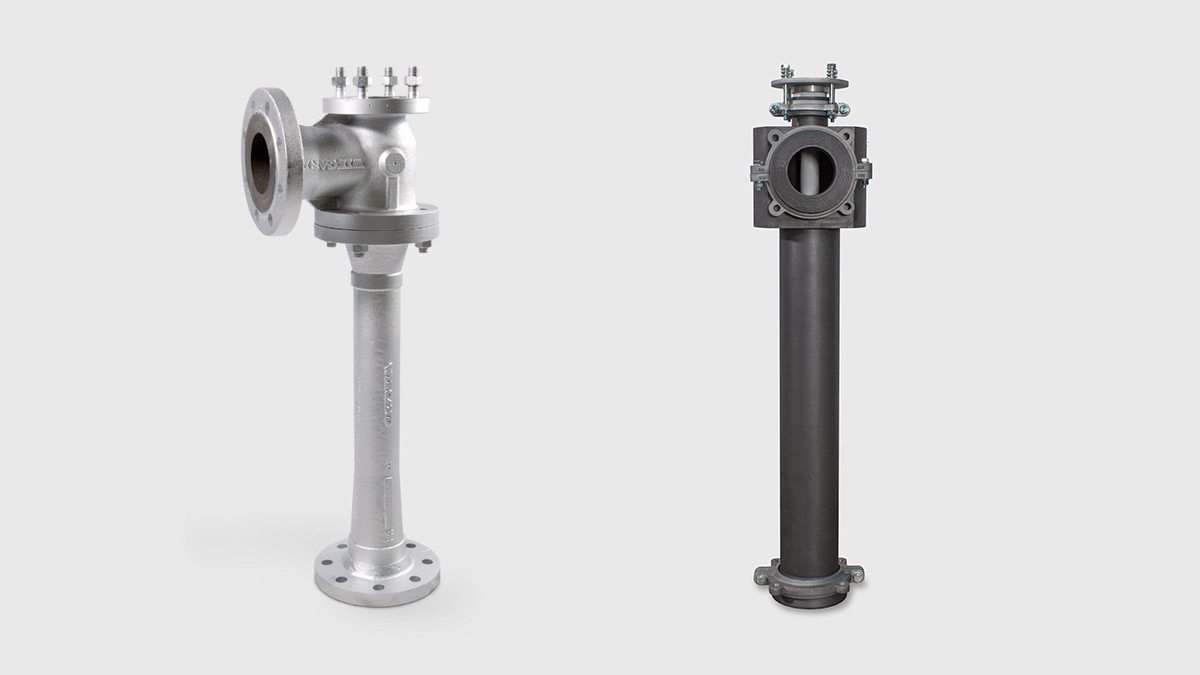

| 法蘭連接的罐用噴射式混合器 |
械.jpg) 械4.jpg) |
尺寸 |
SG-1-F |
SG-2-F |
SG-3-F |
SG-4-F |
SG-5-F |
SG-6-F |
SG-7-F |
d |
20 |
25 |
32 |
40 |
50 |
80 |
100 |
L |
205/170 |
255/220 |
300/265 |
380/345 |
440/400 |
570/520 |
660/610 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
注：表中尺寸為材質不銹鋼或塑料混合器 |
|
械5.png)
|
|
|
|
械6.jpg) |

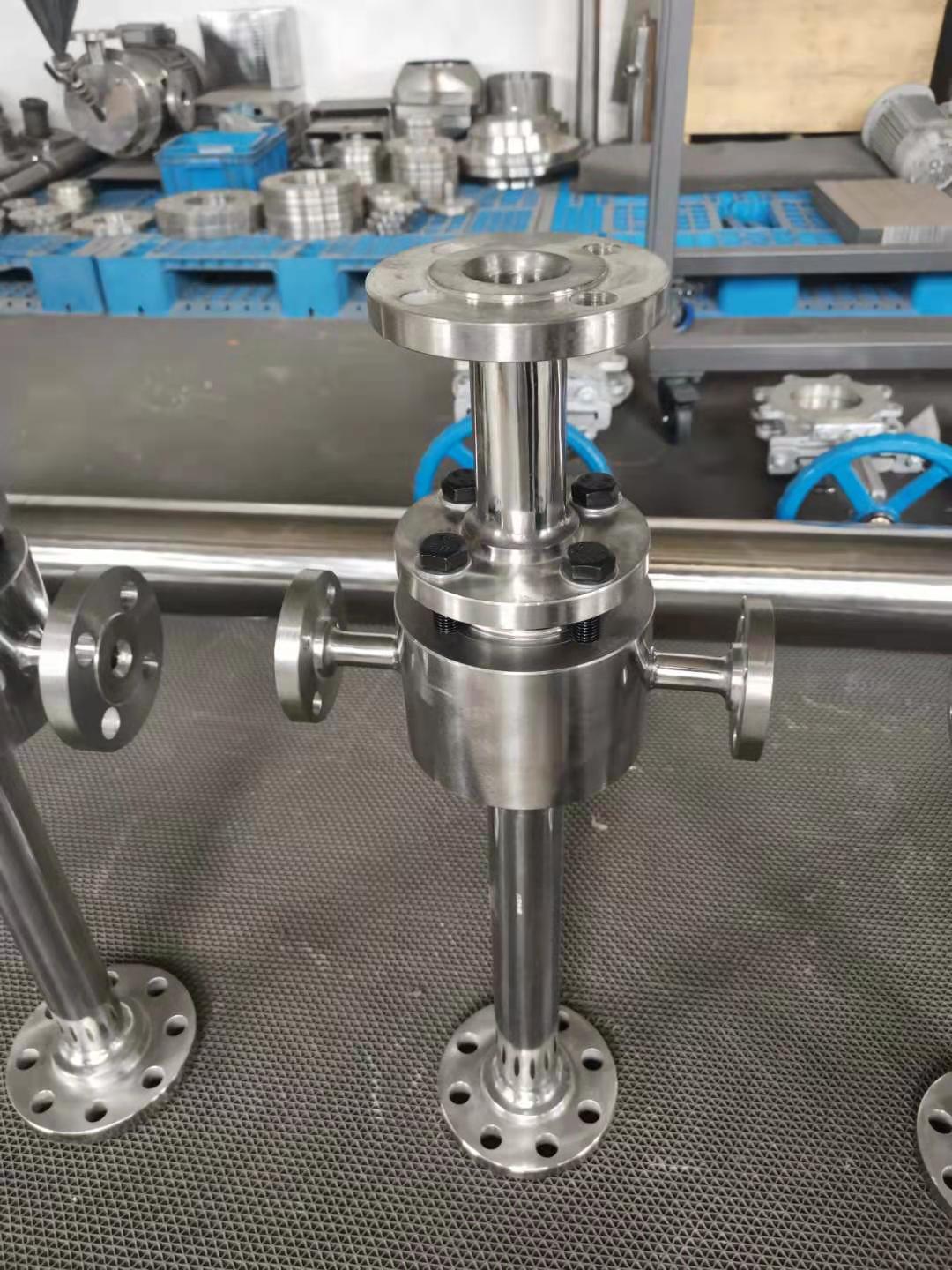

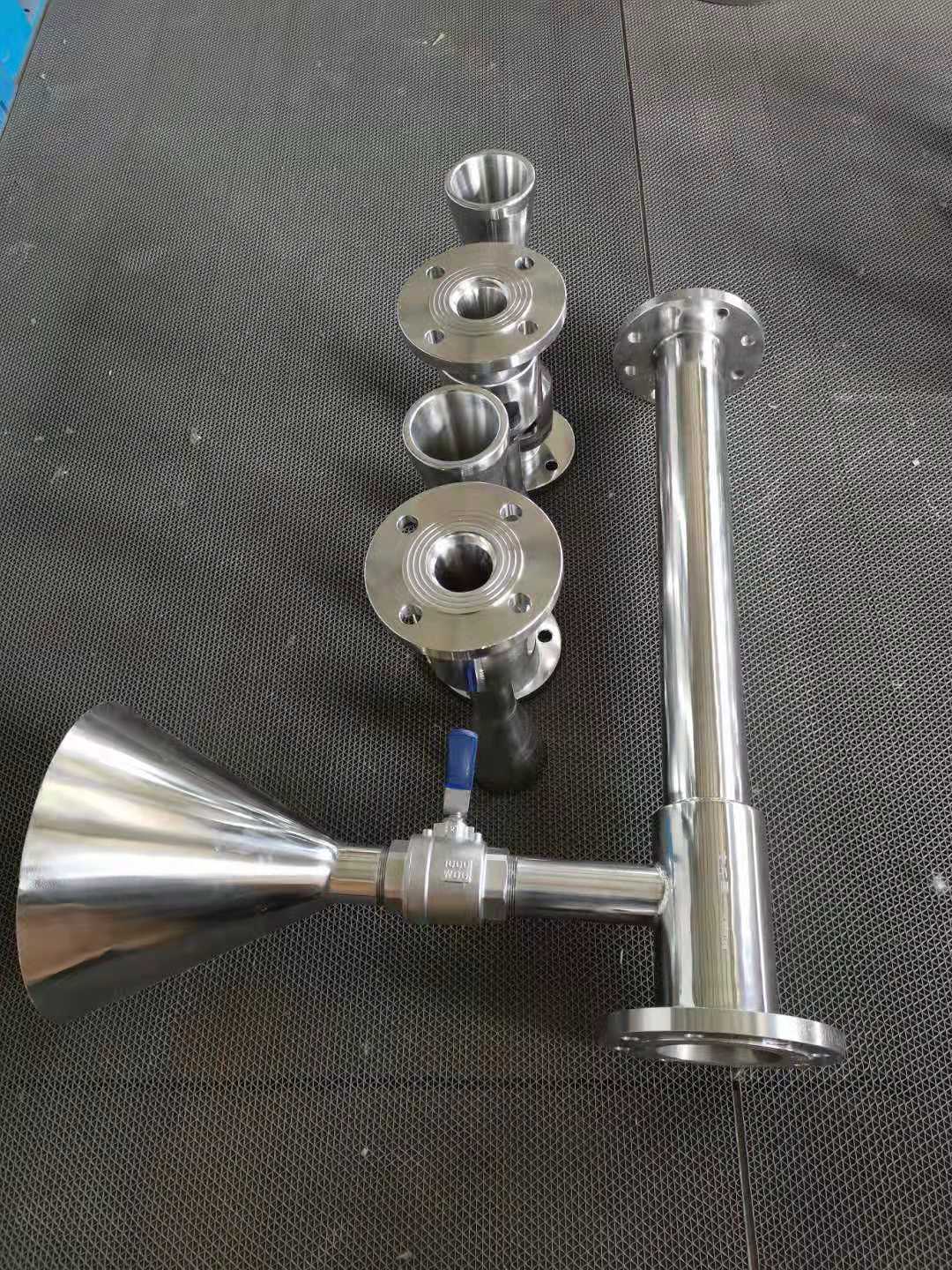

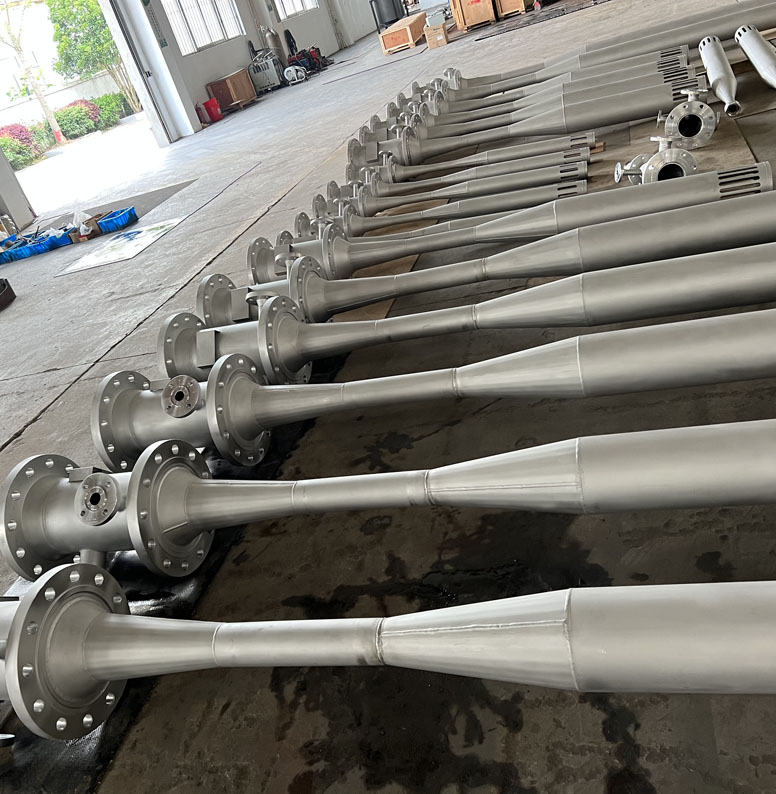

| SP系列管線噴射式混合器 |
產品型號和產品特點： |
|
| SP系列噴射混合器主要型號共有三種：SP-Ⅰ型、SP-Ⅱ型和SP-Ⅲ型。SP-Ⅰ型是液／液混合器，即工作流體和引射流體都是液體，而兩者的粘度都比較小（與水的粘度相近）；SP-Ⅱ型是氣／氣混合器，即工作流體和引射流體都是氣體。由于氣體的粘度都很小，所以只要操作條件合適；SP-Ⅱ型幾乎用于所有的氣體；SP-Ⅲ型是氣／液混合器，通常液體的壓力較高作為工作流體， 而氣體的壓力較低作為引射流體。 |
 |
|

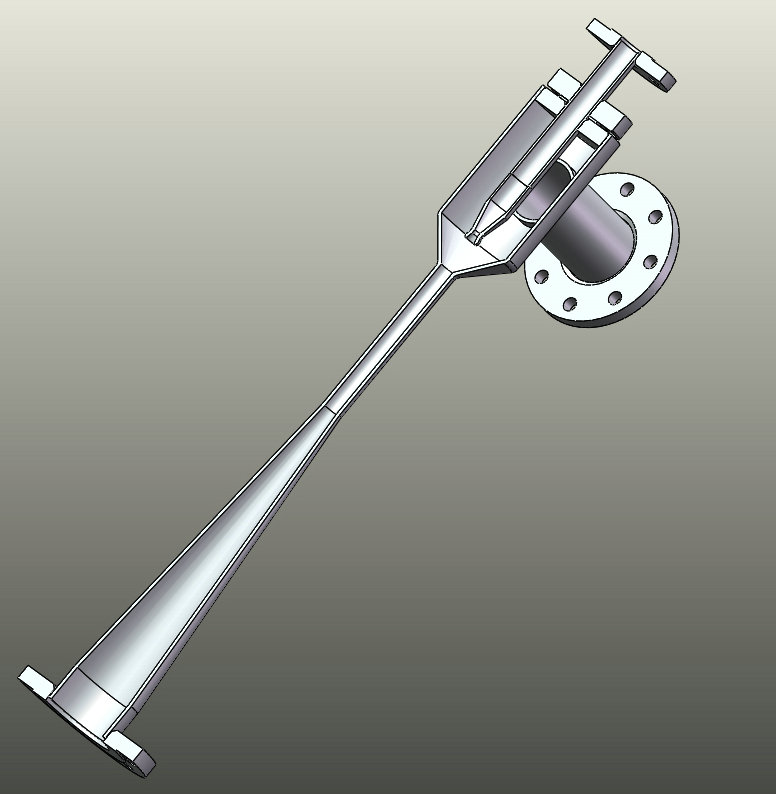

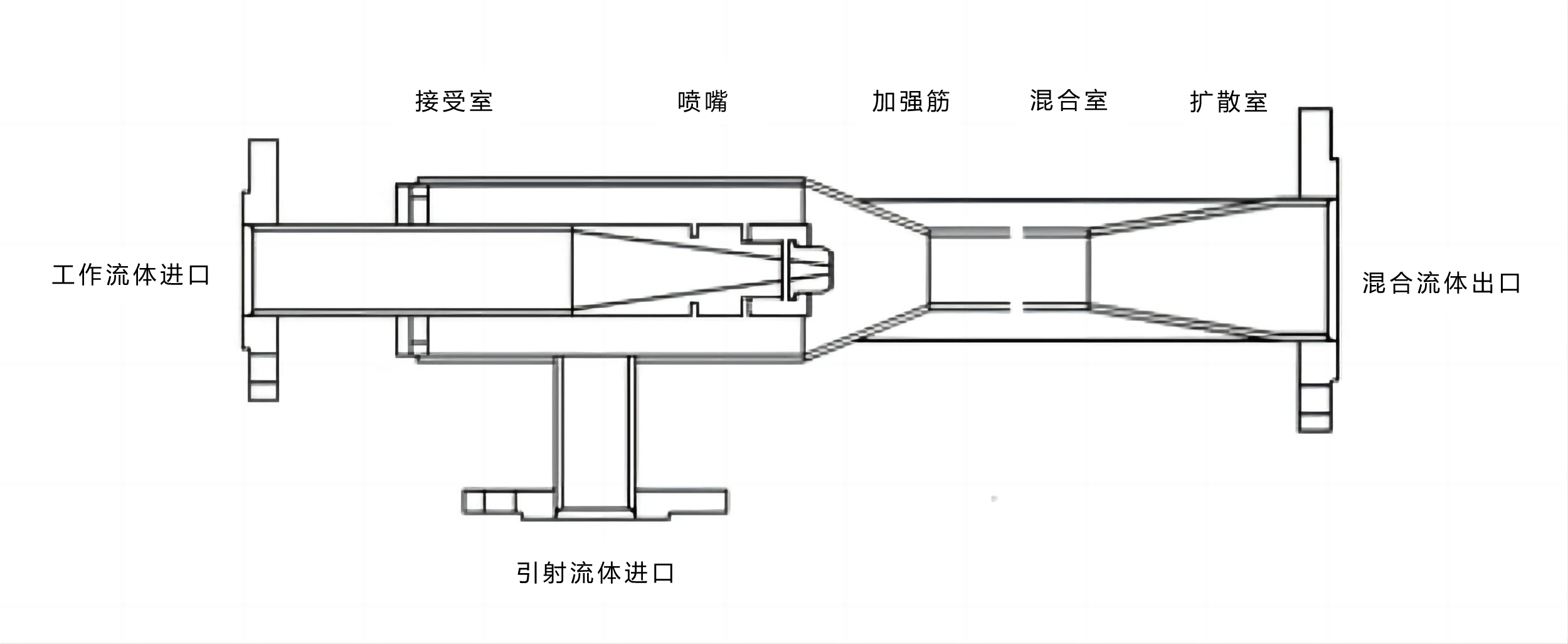

| 標準的噴射混合器由接受室、噴嘴、混合室、擴散室組成。 |
 |
 |
 |
 |
 |
 |
|
| 本產品屬于非標產品，大野可以根據客戶要求定制，也可以根據客戶的使用條件， 我們幫您設計定制，相關數據聯系大野技術課工程師對接。 |
|
