星形給料閥

產品特性：

大野機械的旋轉給料閥亦稱為旋轉閥、星形給料器、星形卸料閥、星形卸料器、星閥、關風機、回轉閥、卸灰閥，大野機械的旋轉給料閥在多種場合中作均勻出料或均勻加料裝置，用于混合機、錐形料倉、干燥機、旋風分離裝置等。

主要特點：

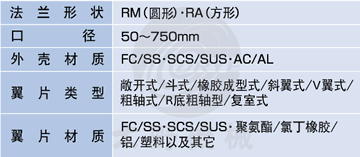

＊通過壓力密封發揮其優異性能 ＊旋轉給料閥(旋轉閥)能定量供料 ＊能提供50～750mm的各種尺寸口徑、各種材料材質 ＊對應各種尺寸的口徑，可提供圓形和方形的法蘭連接 ＊PL標準型為齒輪電機驅動（也有鏈條驅動式），可選擇調速。 ＊旋轉閥經久耐用、性能出眾 ＊根據2萬臺以上旋轉給料閥(旋轉閥)的銷售實績及經驗，可以接洽特殊的設計要求

產品工作示意圖：

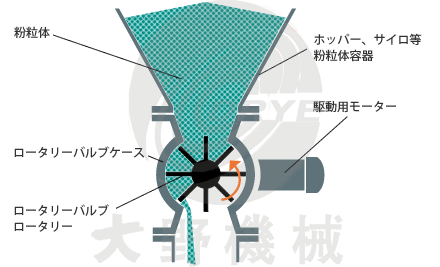

原理圖 軸裝式 直聯式 側裝式

技術特性表：

型 號 DXF-100 DXF-150 DXF-200 DXF-250 葉輪轉速(r/min) 24 33 24 33 24 33 24 33 生產能力(m3/h) 0.5 1.0 0.8 1.6 2.5 5.0 6.5 13 電機功率(kw) 0.55 0.75 0.75 1.1 型 號 DXF-300 DXF-350 DXF-400 DXF-500 葉輪轉速(r/min) 24 33 24 33 24 33 24 33 生產能力(m3/h) 10.5 21 16 32 23.5 47 39 78 電機功率(kw) 1.1 1.5 2.2 4

外形包裝尺寸：

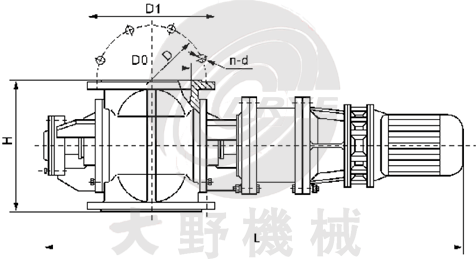

型號 D1 D L H nXd DXF-100 245 220 990 280 8X18 DXF-150 300 255 1020 330 8X22 DXF-200 355 310 1120 390 8X22 DXF-250 415 370 1170 470 12X22 DXF-300 465 420 1240 550 12X22 DXF-350 530 485 1300 600 16X22 DXF-400 595 545 1412 690 20X26 DXF-500 700 650 1512 820 20X26

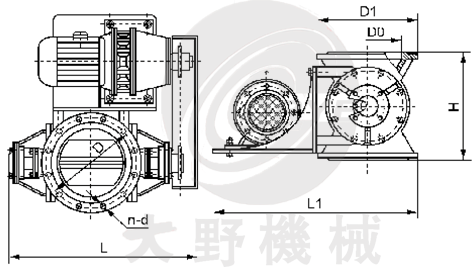

型號 D1 D H L L1 nXd DXF-100 245 220 280 550 500 8X18 DXF-150 300 255 330 600 555 8X22 DXF-200 355 310 390 715 756 8X22 DXF-250 415 370 470 810 870 12X22 DXF-300 465 420 550 860 910 12X22 DXF-350 530 485 600 950 950 16X22 DXF-400 595 545 690 980 980 20X26 DXF-500 700 650 820 1100 1090 20X26

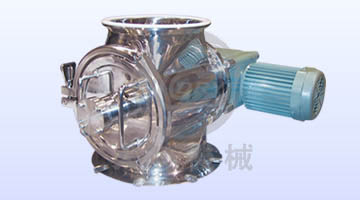

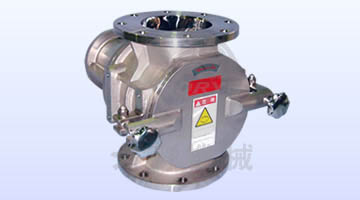

衛生型（可清洗）：
